Frequenzumrichter der Serie ZK270 für Lüfter und Pumpe
Frequenzumrichter der Serie ZK270 für Lüfter und Pumpe
Dieses Produkt ist ein spezieller Frequenzumrichter für Lüfter- und Pumpenanwendungen; die gesamte Serie zeichnet sich durch eine kompakte, buchartige Bauweise aus.Struktur, leistungsstarke und stabile Performance, und kann in der Abwasserbehandlung, HLK, chemischen Industrie, Metallurgie, Elektrizitätswirtschaft und anderen Branchen zur Lastenantrieb von Lüftern und Pumpen eingesetzt werden.
Leistungsbereich Dreiphasenstrom 380 V–440 V: 1,5 kW ~ 400 kW
PRODUKTEIGENSCHAFTEN
Kompaktes Design:Buchartiges Design für einfache Installation und einkompaktere Produktstruktur.
Energieeffizient:Ausgestattet mit einer brandneuen ECO-EnergieSparalgorithmus zur Reduzierung der Betriebskosten.
Flexible Konfiguration:Optionen für integrierte DC-Reaktoren und AusgangReaktoren.
Einfaches Debuggen:Unterstützt Software höherer Computer füreinfache Inbetriebnahme und Fehlersuche.
TECHNISCHE DATEN
Stromzufuhr | NenneingangStromspannung | Spannungsklasse 400V: Dreiphasig 380V~440V |
| Frequenz | 50 Hz/60 Hz ± 5 % | |
| Spannungsbereich | -15 % ～ +15 %, Spannungsunsymmetrie < 3 % | |
| Ausgangsleistung | Ausgangsspannung | 3-phasig: Eingangsspannung 0 bis Nennspannung, Fehler < ±3 % |
| Ausgangsfrequenz | 0 bis 599,00 Hz (über Parameter einstellbar) Einheit: 0,01 Hz | |
| Überlastkapazität | 120 % - 60 s | |
Steuerungseigenschaften | Steuermodus | SVC, FVC, V/F-Steuerung |
| Anlaufdrehmoment | 0,25 Hz/150 % (SVC), 0 Hz/200 % (FVC) | |
Trägerfrequenz | 1,0 kHz ～ 16 kHz | |
Eingangs- und Ausgangsanschlüsse | Analoger Eingang | 2-Wege-AI, 0 ～ 10 V oder 0/4 ～ 20 mA sind wählbar |
| Digitaler Eingang | 5-Wege-DI, DI5 kann optional mit einem Hochgeschwindigkeits-Impulseingang ausgestattet werden.0~50kHz | |
| AnalogAusgabe | 1-Wege-AO, 0 ～ 10V oder 0/4 ～ 20mA sind wählbar. | |
| Ausgabe | 1-Wege-DO, optionaler Hochgeschwindigkeits-Impulsausgang, 0~100kHz | |
| Relaisausgang | 1 Relaisausgang: T1 (normalerweise offen und normalerweise geschlossen), Kontaktansteuerbarkeit:Wechselstrom 250 V, 3 A; Gleichstrom 30 V, 5 A | |
| Umfeld | Höhe | 0–2000 m. Reduzierung um 1 % pro 100 m bei Höhen über 1000 m. |
| AmbientTemperatur | -10℃ ~50℃ , Der Nennausgangsstrom sollte reduziert werden1 % pro 1 °C bei einer Umgebungstemperatur von 40 °C bis 50 °C | |
| Relative Luftfeuchtigkeit | 0–95 %, keine Kondensation | |
| Vibration | Weniger als 5,9 m/s² (0,6 g) | |
| LagerungTemperatur | -20℃～ +60℃ | |

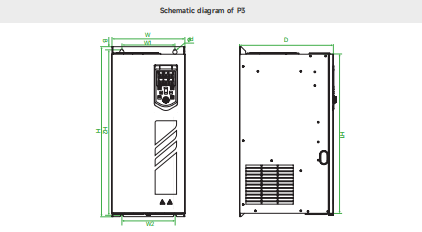

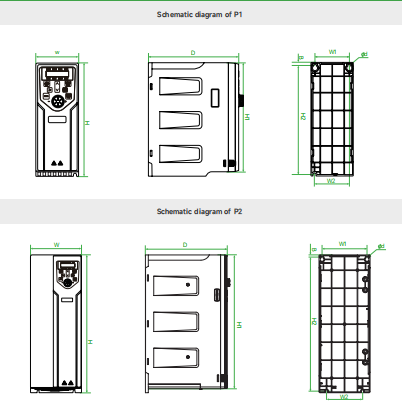

ABMESSUNGEN
SPEZIFIKATIONSPARAMETER
| Modell | Leistung Bewertung (kW) | Ausgabe /Eingang aktuell (A) | Empfohlen Leistung für Bremswiderstand (kW) | Empfohlen Bremse Widerstand (Oh) | Extern Abmessungen (mm) | Bremse Einheit |
| ZK270-4T-1,5KB | 1,5 | 3,8 / 4,6 | 0,15 | ≥ 150 | 76*200*160 | Eingebaut |
| ZK270-4T-2,2 KB | 2.2 | 5,1 / 6,3 | 0,15 | ≥ 150 | ||
| ZK270-4T-3,7KB | 3.7 | 9,0 / 11,5 | 0,3 | ≥ 100 | ||
| ZK270-4T-5,5KB | 5,5 | 13 / 16,8 | 0,3 | ≥ 76 | ||
| ZK270-4T-7,5KB | 7,5 | 17/22 | 0,4 | ≥ 76 | 100*242*165 | |
| ZK270-4T-11KB | 11 | 25 / 32,5 | 0,5 | ≥ 76 | ||
| ZK270-4T-15KB | 15 | 32 / 41,5 | 0,8 | ≥ 40 | 116*320*185 | |
| ZK270-4T-18,5 KB | 18,5 | 37 / 49,6 | 1.0 | ≥ 27 | 142*383*227 | |
| ZK270-4T-22KB | 22 | 45 / 59 | 4.0 | ≥ 27 | ||
| ZK270-4T-30KB | 30 | 60 / 65 | 4,5 | ≥ 27 | ||
| ZK270-4T-37K | 37 | 75 / 80 | 6.0 | ≥ 16 | 173*430*230 | Eingebaut optional |
| ZK270-4T-45K | 45 | 91/95 | 7.4 | ≥ 16 | ||
| ZK270-4T-55K | 55 | 112 / 118 | 9.0 | ≥ 14 | 242*560*310 | |
| ZK270-4T-75K | 75 | 150 / 157 | 11 | ≥ 10 | ||
| ZK270-4T-90K | 90 | 176 / 180 | 15 | ≥ 8,0 | ||
| ZK270-4T-110K | 110 | 210 / 214 | 18 | ≥ 6,8 | 270*638*350 | |
| ZK270-4T-132K | 132 | 253 / 256 | 22 | ≥ 6,8 | ||
| ZK270-4T-160K | 160 | 304 / 287 | 27 | ≥ 4,5 | 349*738*403 | Äußerlichmontiertwenn erforderlich |
| ZK270-4T-185K | 185 | 326 / 306 | 32 | ≥ 3,6 | ||
| ZK270-4T-200K | 200 | 377 / 365 | 37 | ≥ 3,3 | 360*940*480 | |
| ZK270-4T-220K | 220 | 426 / 410 | 40 | ≥ 3,3 | ||
| ZK270-4T-250K | 250 | 465 / 441 | 44 | ≥ 2,7 | ||
| ZK270-4T-280K | 280 | 520 / 495 | 50 | ≥ 2,7 | 369*1141*550 | |
| ZK270-4T-315K | 315 | 585 / 565 | 56 | ≥ 2,2 | ||
| ZK270-4T-355K | 355 | 650 / 617 | 63 | ≥ 1,9 | 400*1250*550 | |
| ZK270-4T-400K | 400 | 725 / 687 | 70 | ≥ 1,7 |
