Die leistungsstarke Vektorsteuerung regelt präzise die Drehzahl und das Drehmoment von Drehstrom-Asynchronmotoren und PMSMs.
Hohes Drehmoment bei niedrigen Drehzahlen und hervorragende dynamische Eigenschaften.
Die starke Überlastkapazität passt sich verschiedenen Anwendungen an.
Zu den flexiblen Anwendungen gehören Heizungs-, Lüftungs- und Klimatechnik, Pumpen, Lüfter, Förderbänder und mehr.
Stabile Leistung mit ausgereifter Software und Hardware.
Unterstützt einphasigen 220-V-Eingang und dreiphasigen 380-V-Ausgang und deckt so einen weiten Spannungsbereich ab.
RoHS-konform und hervorragende EMV-Leistung.
Hochwertiges Design für komfortable und zuverlässige Bedienung.

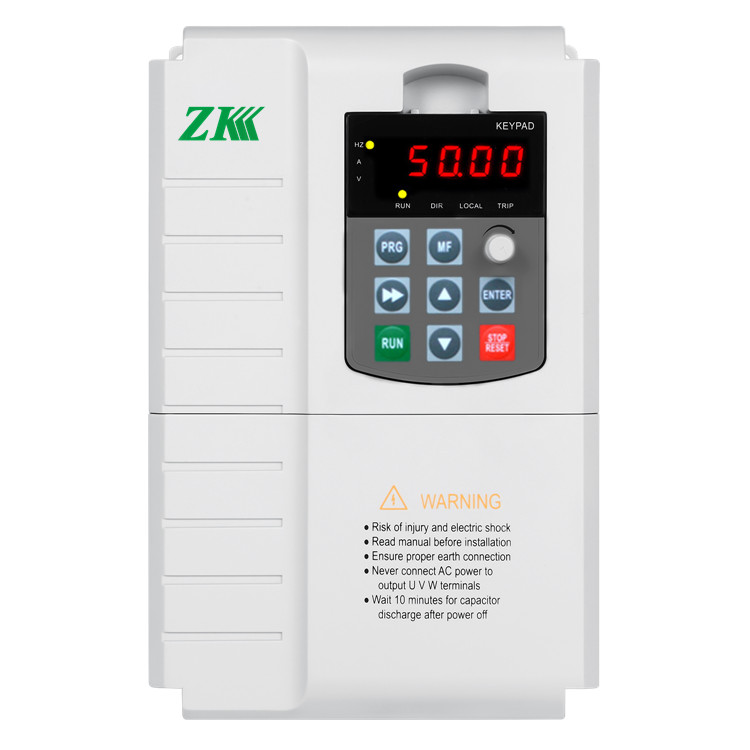

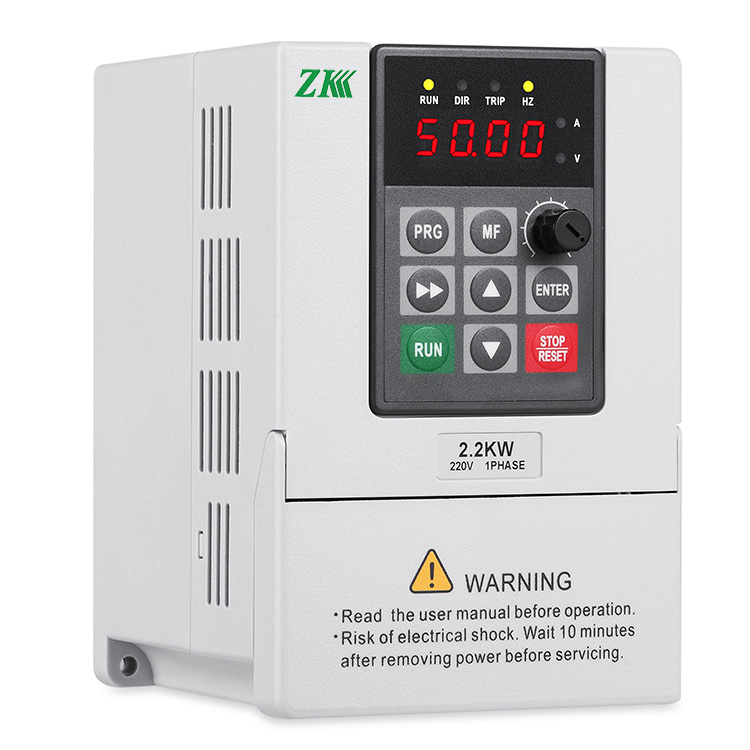

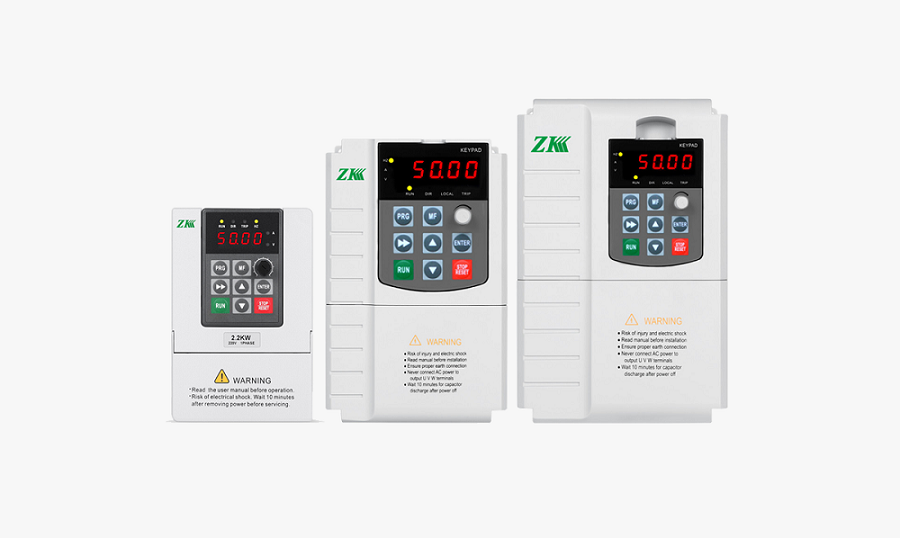

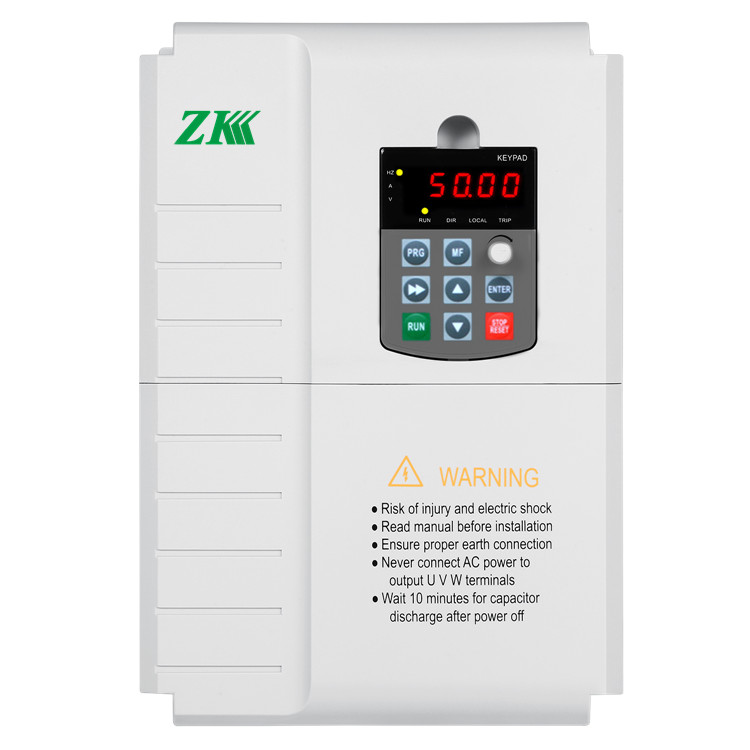

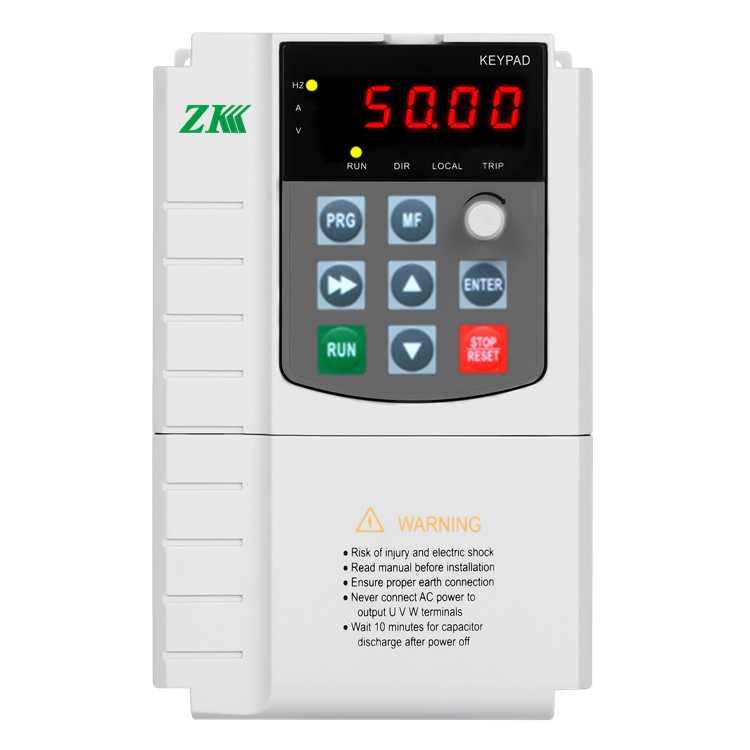

Übersicht über Hochleistungs-VFD der S100-Serie

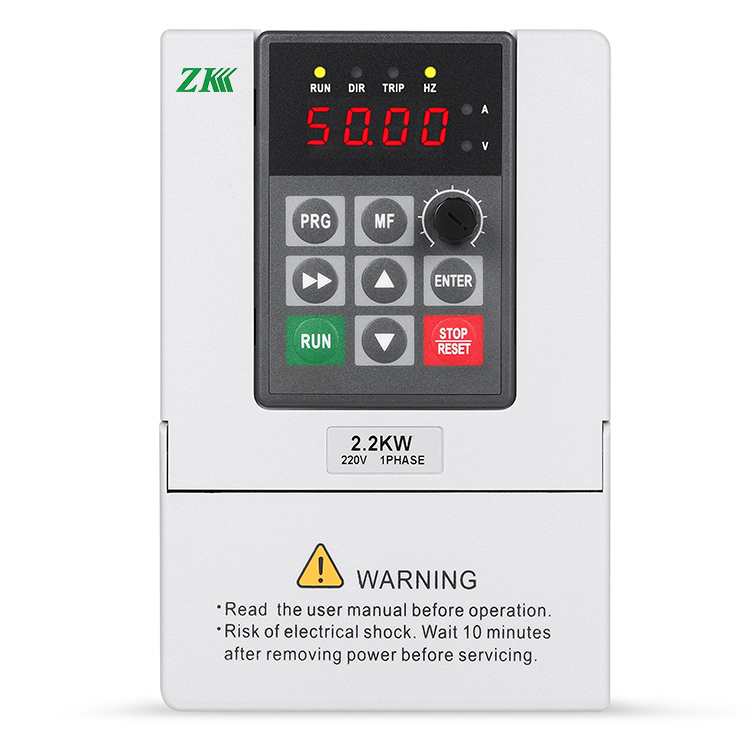

Der VFD mit 1-Phasen-Eingang (220 V), 3-Phasen-Ausgang (380 V) wandelt eine einphasige Stromversorgung von 220 V in eine dreiphasige Ausgangsspannung von 380 V um. Dies ermöglicht den Betrieb von Drehstrommotoren mit einer einphasigen Stromquelle und ist somit eine kostengünstige Lösung für Anwendungen, bei denen Drehstrom nicht ohne Weiteres verfügbar ist. Der VFD funktioniert, indem er den eingehenden einphasigen Strom über eine Gleichrichterschaltung in Gleichstrom (DC) umwandelt. Die Gleichspannung wird dann mithilfe einer Wechselrichterschaltung in eine dreiphasige Ausgangsspannung umgewandelt. Dieser Vorgang wird vom VFD-Mikroprozessor gesteuert, der die Frequenz und Spannung der Ausgangswellenform anpasst, um Drehzahl und Drehmoment des Motors zu steuern. Der VFD mit 1-Phasen-Eingang (220 V), 3-Phasen-Ausgang (380 V) bietet mehrere Vorteile. Erstens macht er eine dreiphasige Stromversorgung überflüssig, deren Installation und Wartung teuer sein kann. Dies macht ihn zu einer idealen Lösung für kleine Unternehmen oder Standorte mit eingeschränktem Zugang zu Drehstrom.
Die S100-Serie ist ein leistungsstarker Universal-Frequenzumrichter mit Stromvektorregelung. Er wird hauptsächlich zur Steuerung und Regelung von Drehzahl und Drehmoment von Drehstrom-Asynchronmotoren und PMSMs eingesetzt. Er basiert auf einer ausgereiften Soft- und Hardwareplattform mit einem hochwertigen Standarddesign.
Funktionale Optimierung, flexible Anwendung, stabile Leistung, Design mit großem Spannungsbereich. Entspricht dem RoHS-Standard, hervorragende EMV-Leistung, hohe Leistung, hohe Qualität für mehr Benutzerkomfort.
Der S100 nutzt die leistungsstarke VECTOR-Steuerungstechnologie und bietet ein höheres Drehmoment bei niedriger Geschwindigkeit. Gute dynamische Eigenschaften und hohe Überlastkapazität machen es ihm leicht, die Anforderungen variabler Anwendungen zu erfüllen.
Produkteigenschaften
▍Kompakte Struktur
※ Optimiertes Strukturdesign ※ Führende Technologieplattform
※ Eingebauter DC-Reaktor über 160 kW ※ Perfektes Bremskreisschema
▍Hohe Zuverlässigkeit
※ Temperaturtest der gesamten Maschine ※ Verbesserte Lackierautomatik
※ Langlebiges Design ※ Einhaltung internationaler Standards
※ Großer Eingangsspannungsbereich
▍Hervorragende Leistung
※ Konstante Geschwindigkeit und hohe Präzision, großer Geschwindigkeitsbereich ※ Vektorsteuerungsgeschwindigkeitsausgang
※ Drehmoment bei niedriger Drehzahl, geringe Drehmomentwelligkeit ※ Mehrere Motorantriebe
※ Unterstützung für mehrere PG-Karten
▍Einfach zu verwenden
※ Übererregungsfunktion ※ Energieverbrauch von Lüftern und Pumpen
※ Virtuelle Oszilloskop-Kommunikation ※ Anwendungsflexibilität der Kommunikationsschnittstelle
※ Perfekterer Maschinenschutz
Optimierte Softwareleistung
▍Optimieren-Funktion
※ Verzögerungs-Übererregungsfunktion ※ Überspannungsunterdrückung beim Laufen und Verzögern
※ Drehzahlverfolgung ※ RS485-Kommunikation
▍Erweiterte Funktion
※ Strombegrenzung durch PWM-Steuerung ※ Automatische Drehmomentverstärkung
※ Schnelle Geschwindigkeitsreduzierung undaus demeigen ※ Stromschwingungsunterdrückung

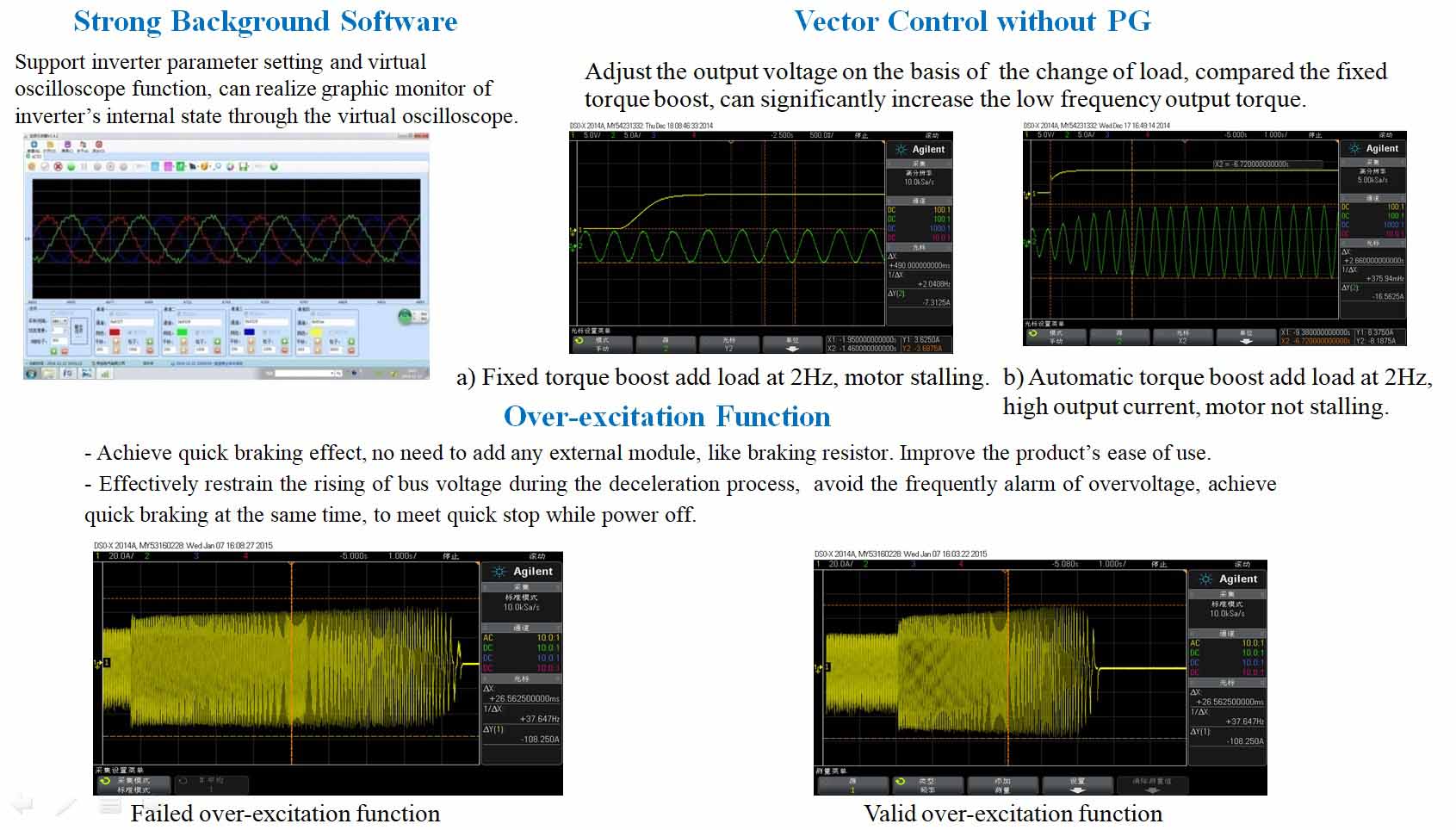

※ Virtuelles Oszilloskop ※ Lagerpositionierung
※ Zufällige Trägerwelle ※ CAN-Kommunikation
Hervorragende Produktleistung

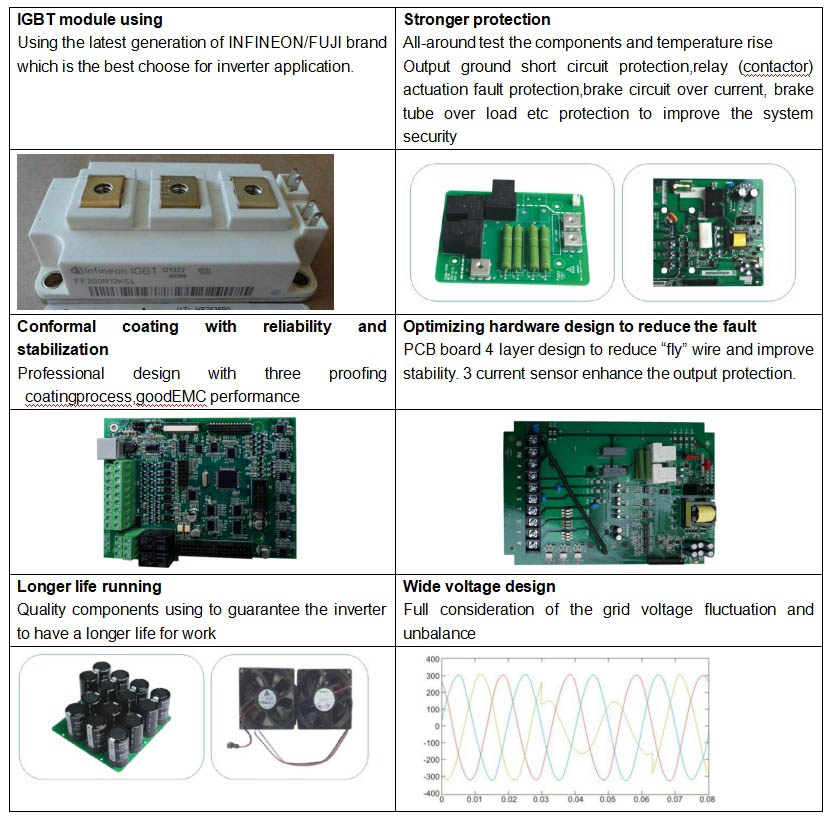

Hochwertige Hardware – Qualitätsgarantie
Technische Spezifikation
| Artikel | Spezifikation | |||
| Steuerungsmodus | Steuerungsmodus | V/F-Steuerung | Sensorlos im offenen Regelkreis | Vektorregelung mit geschlossenem Regelkreis |
| Anlaufdrehmoment | 0,5 Hz 150 % | 0,5 Hz 180 % | 0,00 Hz 180 % | |
| Geschwindigkeitsanpassungsbereich | 0:50 | 0,111111111 | 0,736111111 | |
| Geschwindigkeitsstabilisierung | ±1 % | ±0,1 % | ±0,02 % | |
| Präzision | ||||
| Drehmomentpräzision | NEIN | NEIN | ±5 % | |
| Motortyp | Allgemeiner Induktionsmotor | |||
| Permanentmagnet-Synchronmotor (PMSM) | ||||
| Funktionsdesign | Höchste Frequenz | Allgemeine Vektorsteuerung: 320 Hz | ||
| V/f-Steuerung: 3200 Hz | ||||
| Frequenzauflösung | Digitale Einstellung: 0,01 Hz | |||
| Analoge Einstellung: Maximum × 0,025 % | ||||
| Trägerfrequenz | 0,5 K ～ 16 KHz, die Trägerfrequenz kann automatisch durch die Temperatur angepasst werden | |||
| Methode zur Einstellung des Frequenzsollwerts | Digital des Bedienfelds, analog AI1, AI2, Potentiometer des Bedienfelds, UP/DN-Steuerung, Kommunikation, PLC-Pulsfrequenz | |||
| Beschleunigungs-/Verzögerungskennlinie | Lineare Kurve und S-Kurve Beschleunigungs-/Verzögerungsmodus, Zeitbereich: 0,0 bis 65000 S. | |||
| V/F-Kurve | 3 Modi: linear, mehrere Punkte, N Power | |||
| V/F-Trennung | 2-fache Trennung: vollständige Trennung, halbe Trennung | |||
| Gleichstrombremsung | DC-Bremsfrequenz: 0,0 bis 300 Hz, | |||
| DC-Bremsstrom: 0,0 % bis 100 % | ||||
| Bremseinheit | Standardmäßig eingebaut für bis zu 4T22G (22 kW), optional eingebaut für 4T30G～4T110G (30 kW bis 110 kW), extern eingebaut für über 4T160 kW. | |||
| Jog-Funktion | Job-Frequenzbereich: 0,0 bis 50,0 Hz, die Beschleunigungs- und Verzögerungszeit von Jog | |||
| Konfigurierte PID-Funktion | Einfache Durchführung einer Druck-, Durchfluss- und Temperaturregelung. | |||
| PLC mit mehreren Geschwindigkeiten | Um eine Geschwindigkeit von 16 Segmenten zu erreichen, wird eine integrierte SPS oder Terminalsteuerung verwendet. | |||
| Gemeinsamer Gleichstrombus | Mehrere Antriebe nutzen einen DC-Bus zum Energieausgleich. | |||
| Automatische Spannungsregelung (AVR) | Aktivieren, um die Ausgangsspannung bei Netzschwankungen konstant zu halten | |||
| Überlastungstoleranz | Modell Typ G: 150 % Nennstrom für 60 s, 180 % Nennstrom für 3 s, | |||
| Modell Typ P: 120 % Nennstrom für 60 s, 150 % Nennstrom für 3 s. | ||||
| Blockierschutzsteuerung bei Überstrom, Überspannung | Führen Sie eine Begrenzungsautomatik für Betriebsstrom und Spannung durch, um häufige Überstrom- und Überspannungsschäden zu vermeiden. | |||
| Schnelle Strombegrenzungsfunktion | Minimieren Sie den Ausfall des IGBT-Moduls, um den AC-Antrieb zu schützen, und reduzieren Sie den Überstromfehler maximal. | |||
| Drehmomentbegrenzung und Drehmomentregelung | "Excavator"-Eigenschaften, Drehmomentbegrenzung automatisch während des Motorbetriebs. Die Drehmomentregelung ist im geschlossenen Vektorregelungsmodus verfügbar. | |||
| Merkmale | Freundliche Schnittstelle | Beim Einschalten „Hallo“ anzeigen. | ||
| Mehrfachfunktionstaste JOG-Taste | Es kann für Vorwärts-Jog, Rückwärts-Jog und Vorwärts-/Rückwärts-Schalter eingestellt werden | |||
| Zeitsteuerungsfunktion | Eine Gesamtlaufzeit und Gesamtlaufzeitberechnung | |||
| 2 Gruppen Motorparameter | Um eine freie Umschaltung zwischen zwei Motoren zu erreichen, ist der Steuerungsmodus wählbar | |||
| Motorüberhitzungsschutz | Akzeptieren des Motortemperatursensor-Signaleingangs über die AI1-Klemmen. | |||
| Mehrere Arten von Encodern * | Kompatibler Kollektor-PG, Differenzial-PG und Drehtransformator-Encoder (Resolver). | |||
| Befehlsquelle | Bedienfeld, Steuerklemmen, Serienkommunikation, frei schalten. | |||
| Frequenzquelle | Digitale Einstellung, analoger Strom/Spannung, Impulseinstellung, serielle Kommunikation, Haupt- und Hilfskombination. | |||
| Schutzfunktion | Kurzschlusserkennung beim Einschalten, Eingangs-/Ausgangsphasenverlust, Überspannung, Überstrom, Unterspannung, Überhitzung, Überlastschutz. | |||
| Umfeld | Bewerbungsseite | Innen, ohne Sonneneinstrahlung, ohne Staub, ohne ätzende Stoffe, ohne brennbare Gase, ohne Öl, ohne Wasserdampf und ohne Wassereintauchen | ||
| Höhe | Untere 1000 m | |||
| Umgebungstemperatur | -10 °C bis +50 °C, Leistungsreduzierung bei 40 bis 50 °C, Nennstromreduzierung um 1 % bei einer Erhöhung um 1 °C. | |||
| Luftfeuchtigkeit | Weniger als 95 %, kein Wasser kondensiert. | |||
| Lagerung | -40～+70℃ | |||
| IP-Grad | IP20 | |||

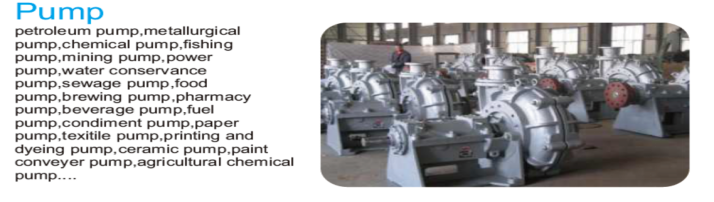

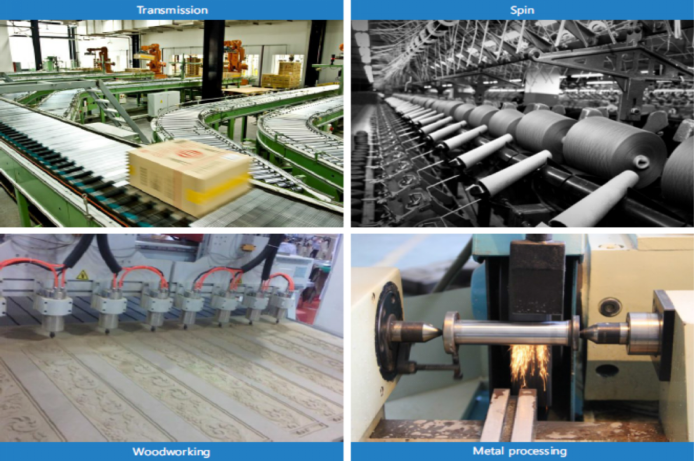

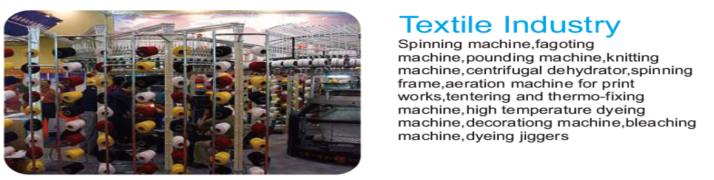

Anwendungen
